在中国人的观念当中,房子就代表着家。一家几口如果能住在像上图这样温馨舒适的小别墅内,是一件多么令人奢望的事情。6 T7 S# s9 ^. B, h/ m  ^& q

0 O: K& l3 B. F$ v! J1 [+ D2 z
8 h9 X) E' Y4 M( W0 `
% ^" u3 M% c, a7 s7 Y. O" v9 B
, Y. M3 U( y# V; w* k) R
你知道吗?在北美,大多数中产阶级都是住在这种房子里,100多年的历史发展下来,形成了一整套完整的建造体系,看完图片演示就明白大概了。
  G0 i' f, S' R. H! j* _+ Z
* {# |1 K! s4 \

; C3 w/ }) `1 M3 Y1 P% a0 W' p- l9 n
2 a" ~, O0 @  ]9 W0 x. Q

: ]9 E: t' H  _4 I& N

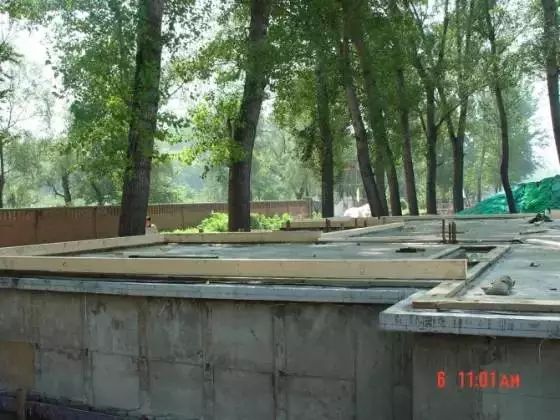

图片一:基础。地下室是钢筋混凝土浇筑的。上面2-3层的木结构房子,就从这几块垫底的木板开始搭建啦。在浇筑混凝土地下室顶板时候要留下预埋铁件,铁件之上连接的第一块平放的木板,是经过处理的防腐木(CCA)。这CCA,在所有外露构件上都要用到,后面还能见到不少。

, @  d; b$ p/ u" d$ G2 P

% [- r, ]/ E8 N3 r
7 l) \0 Q: H0 s% E4 P8 j  a
. a7 F! [3 B  K; V- E

0 G- M. T* D0 s+ E. @

5 l6 y/ ?, L& J, g7 o* X. L% H

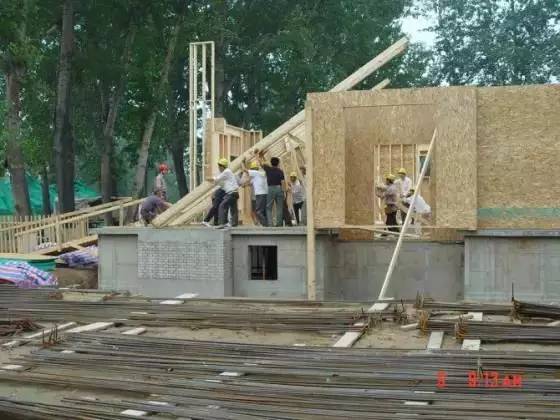

图片二:墙体安装。呵呵,是不是太快了?怎么一下子墙体就竖起来了?其实,在地下室施工后期,墙体就开始加工了,当然是基础木板安装好了,就能安装墙体了。看到了吧,墙体中的骨架,是一块块矩形木块,专业术语叫规格材,由北美产云杉、花旗松、冷杉等原木加工成2×4、2×6、2×8、2×10(英寸)等规格的方木,英文简称SPF,屋架也是由这种规格材组成;墙面好似我们常见的刨花板,这个板子叫做OSB板,是用原木的碎片高压胶合而成,其强度非常高,受力各向同性,厚度为12-15mm。
" Q/ p  z! b: R; e) c9 U0 w) F8 l
/ O, _6 E5 e7 U' h
# J- v6 n" e" J1 W5 X+ F0 O$ n

! Y% ~/ Q2 l! m# n7 H0 {

5 T2 c' T' y! @; E

& N# V* X6 X* c
图片三:墙体节点构造和门窗洞口。门窗洞口边上要加强,2-3块SPF叠加。所有的电线管都可以埋在墙体里。

9 z  Z0 t) t& d& J
7 j8 y6 I$ p3 }* H: s; Z
0 s8 A1 p+ P! G4 o
: [3 J  R" w3 O

1 k# B4 q3 T, w: R& p: b- w
5 }! R) ]1 @' k
图片四:室内大梁立柱及木搁栅。立柱和大梁,材料不是用规格材(SPF)组成的,它们是工程木,在轻型木结构中使用单板层积胶合木,英文简称LVL,就是用上述原木裁成薄片层积加压胶合成各种尺寸,作为房屋梁、柱用材(承重构件)。楼板由工字形梁组成,专业术语叫木搁栅。工字形梁,是由LVL和OSB组成,上下的翼缘是LVL,中间的腹板是OSB。
6 H! G' \4 A  V
1 G/ d2 [4 b0 H1 M

( P3 f8 J/ l$ C# Y
. Y" f6 U/ u) G1 L3 j; x6 m

3 z* Q, M4 l8 @: E0 i$ w

# D1 O$ A  ~* d1 T- |/ J7 q
图片五:内墙。内墙也是用SPF做骨架,用保温棉填充后,两边封上防火石膏板,就成了内墙。
5 Z) _1 t9 G7 b3 o! _
9 F1 L4 ?$ w+ @+ n% m% G: ~

3 p1 c: e' p  e+ p, F' B( v8 K4 L4 S# p4 Y

6 Z, f! ]- q- w1 D" U% A( b3 H- P: D

, S1 g4 f% n& m9 r
图片六:从室外看二层楼板,木搁栅及支撑安装。工字形梁之间用剪刀叉一样的小木块支撑固定,增强楼板的刚度(整体性)。
1 W4 i  S7 L8 z& a. m, ]' z
' }6 O# U6 j! O3 y

) v3 J/ T& d; ]  ^7 B# P, ]1 ^! |
: I; c# a7 [7 A& t7 B2 z

8 W( b! g$ z/ y$ |$ S% v3 u

3 w% ^. G% a% Y
图片七:继续木搁栅安装。
: g0 a2 y; h+ o8 u" M8 O
: V6 Q' R; U6 A1 }# z, _
" ~$ L# L9 ~: [0 h

# o4 d( F6 A8 l& W; q! D7 s- d% @
6 u9 w! w: `) Z
3 y% E2 H" X0 j8 i! G

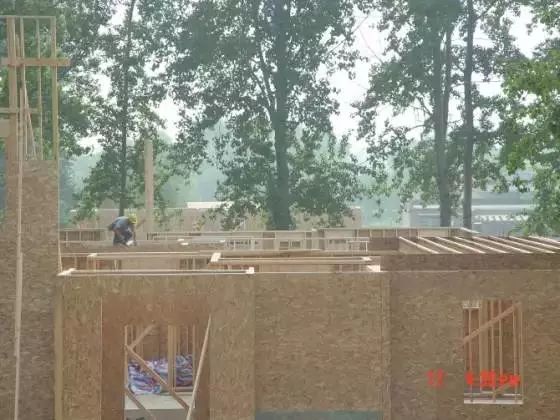

图片八:呵呵,二层墙体终于竖起来啦。
) [3 C" C: c$ i* H; J

! T/ }. p- c1 K5 |* b

. K+ f& P( R! ^% p- C, a, }4 s$ U
" T- @! Z- w, X$ {8 y( g
& u  B1 y6 g# f4 ^. ]

/ g! V3 i6 t8 i4 S& b+ k8 N% f
图片九:屋架安装准备。屋架也是按照设计图纸早就加工好了(在工厂里),运到现场准备安装,其存放时候很讲究,必须保证平整,否则时间一长就会变形,影响结构安全。

0 A' Y6 `2 P: Q: T& v2 d

7 ]9 w: h. ^# Z: i; y* y+ V' N
& t( L$ T6 y+ s6 ]$ f: A! M4 H: c
+ L+ n& u  E; Q) P0 G! j5 i

, e; X4 f# w- F, N; T4 f

: p% A4 X3 v5 r& G  \6 c
图片十:屋架上屋顶。呵呵,操作简单吧。
5 c4 ?/ U" \  {6 w$ i

5 r) x+ `9 C; U: c
! N9 f8 l6 M8 b, J3 I% \1 o2 X
- m! _1 @$ t  b. ^+ j

; n0 b0 g2 A9 `, L, @* ]* X
# T( {8 B- I6 U9 |0 j
图片十一:屋架固定。
" E- _- v2 k6 o/ a+ Y/ |

" c1 F1 ^  J8 A5 k; S
  p/ y, G& }; K$ D
" z* Q8 }& t* Z# b3 E

2 q+ K' K4 Z1 z& O

5 |+ ~% Q0 J2 ~8 X
图片十二:带阁楼的屋架。建好之后,阁楼里的空间别有洞天。

1 u" J# a1 U5 {/ A* Q
$ W" d; _6 F# g. g+ f

3 h7 S/ j% U0 S( _) X3 Z9 t( N8 d7 _2 m/ \4 v/ H/ z  J
0 U, {! R, t9 i+ D7 U
$ J9 ]; }9 k5 d) N

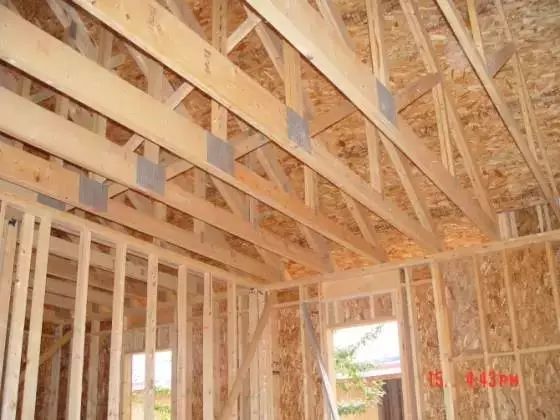

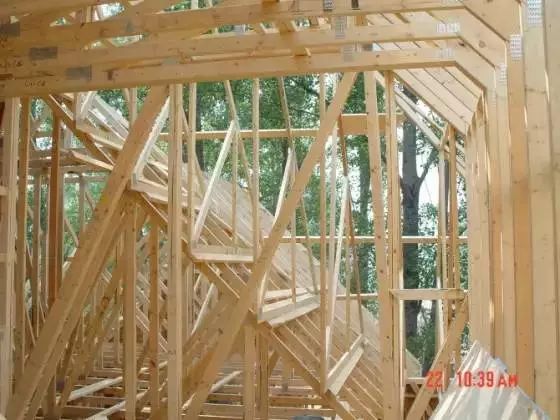

图片十三:从室内看屋架。屋架各块木板(SPF)之间的连接主要是钉子,重要部位是用的不锈钢齿板。

4 n+ G8 u, k# N
( ~5 v; Z1 L+ I

0 ~) i* V0 e3 r, P; n8 p2 Y' _6 U+ W" G

& A3 O" q" T3 [1 `6 [

3 d+ D; O3 Q. U9 m( T* z
图片十四:烟囱的安装。烟囱也是木制的?壁炉的的火苗蹿上来,岂不点着了?其实烟囱的内部是钢制内胆,连接壁炉的是内胆。

/ D" E& l2 s6 c3 ^& n1 v/ K2 B
/ ?" Q4 l' f/ B; M( H
% {# }' h% H! \  {( E

  m2 K% _+ ~. R. ~* Y! T8 ~
% O* @& O/ d% p7 l5 @9 V6 p: t
4 p* I4 H  G/ ]1 a% V

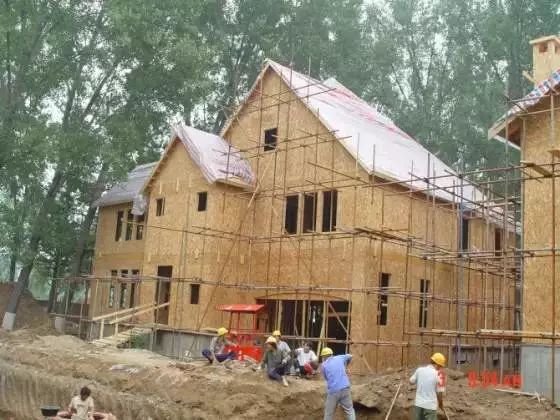

图片十五:主体结构施工完成。别墅的雏形已现。
" U. y% k: l) h& N  l: o, m$ `
9 Y4 M4 i$ _7 y; A, D
5 d4 r1 |$ L1 C
0 |4 o* n: t, d; n; |) M0 S

  v/ c6 Z  x* M
图片十六:主体结构完成。屋顶上的塑料布用来防雨。
) {* M9 a' G9 P! h1 c" ]5 u
. h5 F$ {4 G0 }( S! o* g4 e3 u
" i) |0 ?3 G- e6 t+ p0 ]
3 x7 B" ?: p6 t& [% R. J& w2 C
* f  h- J5 |/ A; F: g2 E

; p' B" O  }( f
图片十七:开始做屋面防水,刷冷底子油。外墙为什么要包一层纸?后面解答。

" W8 `& c: R- G& j" w

+ u# `/ w- q) L
0 ]9 Q' k: V; v1 R3 z
* p* M6 U* d; b- [

1 P7 @2 W$ a" v8 F, M: n. |
: k8 P! l* K0 F
图片十八:屋面瓦安装。屋面瓦为玻纤瓦,采用全球最著名品牌美国欧文斯科宁(OWENS CORNING),具备良好防水性能,30年质量保证。
( T4 v9 A+ G$ S. q+ k! t3 B% g/ _% ?

* o- c' i; h9 x6 j1 Z- `; H/ b
. _! }0 Q$ L. v/ H) Z) W
. q, W1 @$ ^5 E/ W' ]+ \% L* k% ]

" e% ~9 U/ t, ?. w3 L- ]
$ q7 _: F( F! c9 }! ^3 r
图片十九:外墙贴呼吸纸。原来这层纸叫呼吸纸。可别小看的这层纸,整个木结构的防潮主要靠它。呼吸纸是木结构房屋的保护膜,是一种单向透气层,能阻止室外潮气进入室内,室内的潮气内能排出,保持木材干燥,含水率平衡。采用美国杜邦公司(DUPONT)产品。
) c/ S$ D6 K1 Y3 J, l/ j  V% |7 x( i
. y; K4 {, y" Y0 R! v1 I

5 I! C0 n  }; @. y3 @0 |
$ w6 |/ s9 O( ]' ^
- {4 N0 D. t4 l: r- l( w; D6 ]
9 z# d8 p) Z7 S# J6 g7 f4 [
图片二十:外墙呼吸纸。

" E' k; C! b5 g" Y5 ^8 e

* B% Z7 ]4 B& s2 y; Z6 }2 t

2 H- K4 G9 s6 U7 i: n6 G$ J1 \6 e5 f9 U# K; a- g  l

. Y( m" j5 a9 L% T5 E9 r5 }/ y

; T6 o9 l& e' e' M
图片二十一:檐口。檐口板采用质地最好不易变形的水杉木,需防腐处理。水杉木因常用于桑纳房,不论高温或潮湿都不变形,故檐口板在业内俗称“桑纳板”。外墙呼吸纸外钉木条是外墙挂板的龙骨。

4 ^1 t5 |% F. `" Z' D
6 O. f5 F9 X" {0 Z" l" @& [
( v% C4 i0 k. @4 A" m) ^

, N9 G( ?3 U: E0 _  B! h

; F# @" {0 \: T% O7 y0 u2 _
+ ?, L! V7 q& v1 S+ o, ~( v
图片二十二:室内埋线穿管。室内水、电、气、暖施工,机电设备安装,所有管线均可埋入墙内、楼板内及屋顶内。

6 @* G, n6 J) p4 y+ f. t% c

7 q/ r7 `8 ]' H$ j% U0 m

. r4 Y* ^0 G% o9 t8 \& O/ v* K
7 w( D3 n6 |! A/ B# A4 y. L- d

: j5 `* E& d: p

: [+ E8 r' A2 H% @8 m
图片二十三:室内空调风管埋设。
  K$ V6 f2 t9 b- {2 K
- H; s  ]' N/ L, X6 J, ^+ A2 g- ?
1 a& M1 J  X8 i3 P  f7 b

6 s/ d& J0 y; z8 y: G, J+ B
4 H2 r0 ]& @2 o9 d2 t- K
3 @3 v7 h5 a# m2 j, S0 S
图片二十四:墙体保温。管线预埋完成后,采用环保岩棉填于充墙体墙骨之间、楼板木搁栅之间和屋架下弦之间,蒙上一层塑料布之后,再用防火石膏板封闭。
8 ]! ^4 p" |/ V

$ A9 h& }) g. K+ V& S
8 _- s/ E+ `6 w1 f( @6 _- N
! _  }8 E( j2 e) f" O4 u8 B
1 y# j7 d7 W+ f1 K4 J

' n0 r  n# `: v  h" m+ g
图片二十五:楼板保温。屋顶的保温棉敷设之前要先封闭防火石膏板,工人再进入屋架空间内填充。

- I' u* K2 E3 U9 {+ I4 `$ \
- P9 n! s, @" _* E% l( T) ?6 [7 v
/ q7 H7 y8 j, e( K

9 [* `- ~! E3 _

* m" S; E" d8 V# X' ?) j
" N# N( w. m+ Q2 B! \$ a- V4 q
图片二十六:内墙用防火石膏板封闭。楼板也需要用防火石膏板封闭。

7 e2 s* g7 n) l5 J9 @
) ~; P( y% B5 p  D2 h' r

) B9 o6 \' @- \; ~( ]9 m4 V
下面开始外立面装饰施工了。
! \1 x' z/ T) A

! Z: ^' y* R5 T2 G% }

' G- d" A  n' m3 m9 D7 o/ ]
  I! ^/ o/ X3 Y# O5 f

& j% L/ T+ ?! A- C8 C

2 f8 _0 d9 a1 b3 I) b
图片二十七:乔治亚风格建筑外墙抹灰层施工。呵呵,这种外立面风格,其实就是欧洲移民带到美洲的欧式建筑。
' h2 r% S- M4 N% k% c+ P0 l
5 q; v* }0 b6 Y% \6 u) k! B
8 W0 ]9 s; X2 I" o4 }5 B# q
按照不同建筑风格,外墙装饰施工有着不同施工工艺。
6 I! `" L7 P- j) R/ V8 ^0 S
/ g) g! J9 A. s% G7 U3 P

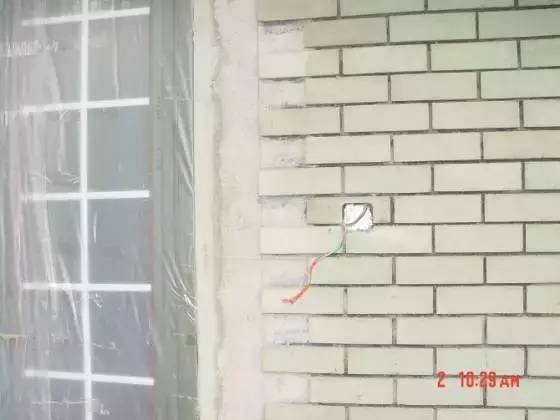

A、外墙涂料:都铎风格外墙为岩砂外墙涂料(Stucco),草原风格二层外墙为普通弹性腻子外墙漆(多乐士、立邦、鳄鱼等品牌)。其基层处理方法为:先把30mm厚聚苯板用牛眼钉固定在OSB板上,蒙上网格布后再用强力胶砂浆2-3mm抹灰层抹平整,砂浆强度满足要求后即可做涂料。
- j7 l) U; P: u' B: b% e! s" V

; v, J) {8 y4 y% E9 x0 W7 RB、外墙面砖:草原风格一层、乔治亚风格和都铎风格(均按设计师要求采用手工陶制砖)。其墙面基层处理与涂料一致。

* u) o4 i- `$ W# C6 h- M: t

% f7 ]3 _+ j0 Z9 W; kC、外墙挂板:工匠风格外墙使用。外墙挂板分为三种品质:木材、水泥纤维和PVC。其中木材挂板(包含防腐处理和外面清漆)价格很高,PVC很便宜但显得档次很低,故我们采用水泥纤维挂板(美国James Hardie)外刷普通外墙漆的方式。这种挂板面层做成木材的纹路,刷上外墙漆后效果类似于木材,不用经过防腐处理,耐久性好,维护简单。其基层处理方法为:在呼吸纸外面将防腐木龙骨钉在OSB板上,再将挂板钉在龙骨上。挂板的裁取长度要予以控制,拼接不能出现通缝,拼缝处打胶要采用专用工具抹平。

0 |8 L" i% u+ _2 a: v9 ^4 F3 S

% J  t: F/ A( v# a, K& [D、石材:每种风格均有石材墙面,采用传统的干挂方式施工(不锈钢龙骨)。
% ~8 P- ^: |" ?5 G! z

) I% n6 L9 E- H/ w: ]3 Z9 PE、线条和窗套:在国外通常使用防腐木或聚氨脂线条,价格较高,我们先后采用过聚、几塑板做成线条,成本虽低但效果不太好(温度应力作用下易变形),最后发现平板水泥挂板(不带仿木纹路)裁取后效果能满足要求,价格远远低于防腐木或聚氨脂。
# J. f7 Z: K$ i: X! F, `* W! h4 G8 I
2 H' E; K: t1 I! T6 {
/ \! {, l# A% [7 e2 g' Z
- u" K% s9 x) X, ^4 o  X

8 j/ \! x: e' }' k' h& \; p
/ z( B# w4 S! o' X- u/ M
图片二十八:工匠风格外墙挂板。
8 a" ]; B+ u7 s8 k, B! b' A

* P- Q2 W0 |% ]
+ s/ ^" x0 u, D& i4 I+ P" n8 J: n5 g

' |0 d0 ]" N3 m3 y
' o7 T0 w6 |5 T/ m, T: p  v- w1 W

7 |4 b# P0 A; g- d- g
图片二十九:都铎风格外墙Stucco涂料和石材。

, P% l' ~' S9 T$ U4 t

5 \/ H5 A) W; l3 ], O

/ F2 s8 N/ n1 ]# |+ E5 h0 P! s! [/ F
- d7 D! e  A: M5 z2 T
* j* g4 a. }$ R1 [# b; y1 h0 C) n8 x

2 a% g" z# ^( ?) a/ s8 D) _
图片三十:工匠风格外墙挂板刷涂料。

( A9 i' ^; _$ M3 M1 Z& Z* [2 l
+ Y4 Q2 ^9 i0 k- V, ]9 R# ~, ^" v/ F

: N7 \" k7 I" e; Y5 I
9 `/ X8 g3 ~. @- [% D# V
& B9 e  p3 K+ q* V8 W  c

2 H4 C  x* T. `% ?8 P0 W( M2 B
图片三十一:草原风格外墙面砖和涂料。
# y9 `7 x& j! ]: [6 ]
# R! M6 i- T5 K( o# d

6 S6 E' X) O3 O+ R& L/ E# v* [0 O6 \9 K

( M1 l) A7 t, ?" Z8 F

( v. w5 Y7 W  J
图片三十二:乔治亚风格外墙面砖(细部)

" F' R" a& M. G1 g( n
3 {6 ?2 Z+ P1 b; K& }3 D4 y

: u* Z1 E$ \/ C7 H" i  d( B7 r+ f; E% ]; m
: v* n4 @& I. \0 {( Z1 X
: R1 ]6 u0 g3 v
图片三十三:外装完成拆除脚手架。

* L) T* P' g6 K3 G9 J5 _% c3 p

* J, `- g: n- Z
2 d* q4 b4 i+ v3 H$ B, Q6 ]

* A( X# t$ T5 Z0 x

$ T# h- w. A: @; [9 f# _
3 W  O9 s8 R& p0 U% {
图片三十四:环境营造,室外下沉式花园,能直接从地下室走出室外。
9 G8 A2 p+ q: {% u9 A

* m: @( L& _! F& u3 P) {3 q
  _3 ?2 ]+ V  G/ @) [
$ E7 J+ I  ^/ l5 N" E: X

5 d6 L! r3 I4 R$ w, i% Z5 V
& P' a9 l! F& g! E2 z! w; @
图片三十五:室外绿化,草原风格建筑。

6 N8 z* V4 h; H- S* G2 f
3 u9 |$ N, d. Z$ V

0 y6 Q( v5 w& c& |9 d% Z; ]: [4 }/ _/ C. T" X8 a2 T9 X

& m7 Y0 O/ `% I& e

8 d3 {2 i& Q6 R& v) {6 [' d1 Y- V
图片三十五:室外绿化。都铎风格建筑。
5 L# @1 b& a7 Z! i0 p

% x- b0 U$ s$ ^( t# @9 r$ R
$ E' }; Y% Q1 O( n1 g' _
' X  U7 j  _8 l2 L

4 K, R* ?1 g/ C5 E( ~
2 h  l: _; ~$ R6 q
图片三十六:草原上木屋。

+ Q" o6 b1 H) |. `+ H: d8 D" Z

" ]: G& T# m* C# f# p
$ F* }/ g. X* f
" n! G( o- ~1 _

% m2 o* _7 H8 R) e2 d/ L  ]" [
  v6 O6 o( v; }5 V) G3 i/ b
图片三十七:永恒的经典

# N  d7 O/ ?) r0 [0 Q

- a. z2 Y( _! U. i. T4 X" J

- m* F  y) b: A, v0 k5 w
4 v9 o  B8 [0 w' A- s. N; r

7 v) N0 g- |/ v) g; ?; L. Q

$ I+ ]3 B9 g! r% I/ M' @; F
图片三十八:样板间室内装饰。
! G* u* ]+ j1 {; l; ?
- v, g# C+ p* ^. Y/ p% D3 W. J
9 q; X$ |% n: V9 n8 k& A/ h- G

! V1 c) _9 D5 S, \+ V" \4 F6 \! k, j* m( {, A, l
+ S6 k" X, ?# Y, Z/ y3 z9 V$ N

) A  Z" Z& I) n( _% \/ k- e" x
图片三十九:Glulam结构建筑大厅。
* Z4 c3 S2 E, s7 G( d
. P7 k9 t. _2 m% J& U: w! r

3 [1 y' ^" T% V4 e% t

, H; `4 F# C' v0 @8 k7 s9 _  \; F$ h4 T) W3 C
3 l5 ^6 Q$ x9 Q) W9 R8 {4 i( H

, {4 K+ _" J$ g9 R1 {
以及各位建筑师们。

& G% ]/ z6 @/ @- A7 l& m7 @5 |
; }# H0 n  K% H4 g- v
. n9 h! ~; ~4 {' I0 _! ~4 {
